motores sumergibles franklin electric rebobinables

Con los motores sumergibles franklin tendras calidad en los pozos profundos

Los motores rebobinables de Franklin Electric son fabricados según las normas ISO-9001 y son el accionamiento de calidad para bombas sumergibles mayores. Estos motores garantizan un servicio libre de mantenimiento de sus bombas sumergibles a lo largo de una larga vida útil.

Características

Doble brida que facilita el montaje de la bomba
Cables fabricados según normas para agua potable (KTW)
Sellos mecánicos de Carburo de Silicio para mejor resistencia contra arena
Diseño eléctrico de alto rendimiento a bajo costo operativo
Todos los motores están llenos de líquido lubricante FES 93 no contaminante y 100% probados
Cable con longitud de 6m
Temperatura máxima de almacenamiento -15°C a 60°C
Preparados para la instalación de sensor PT 100
Cojinete axial tipo Kingsbury (8”)
Protección IP 68
Pueden instalarse vertical u horizontalmente (a excepción de 93kW)
Tolerancia de Voltaje 60Hz: +/-10% (Estándar: 460 + 10% = 506V, 460 – 10% = 414V)

Tamaño	Potencias de HP	Datos Selección
8"	50 HP - 125 HP	Ver Datos
10"	150 HP - 250 HP	Ver Datos
12"	335 HP - 536 HP	Ver Datos

**Motores Sumergibles Franklin 8" Rebobinables**
HP/KW	VOLTS	FASES	CABLE	ACOPLAMIENTO	DESCRIPCIÓN	NO. DE PARTE	AMPERAJE [A]	CONSUMO [kW/h]	EFICIENCIA [%]	AMP. ROT. BLOQ.[A]
HP/KW	VOLTS	FASES	CABLE	ACOPLAMIENTO	DESCRIPCIÓN	NO. DE PARTE	AMPERAJE [A]	CONSUMO [kW/h]	EFICIENCIA [%]	AMP. ROT. BLOQ.[A]
50 Hp 37 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2636115111	75	43.63	84.8	407
			DOL (3)		316 SS	2636116111	75	43.63	84.8	407
			Y-▲ (6)		POZO DE AGUA	2637115111	75	43.63	84.8	134.31
			Y-▲ (6)		316 SS	2637116111	75	43.63	84.8	134.31
60 hp 45 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2636125111	89	52.14	86.3	524
			DOL (3)		316 SS	2636126111	89	52.14	86.3	524
			Y-▲ (6)		POZO DE AGUA	2637125111	89	52.14	86.3	172.92
			Y-▲ (6)		316 SS	2637126111	89	52.14	86.3	172.92
70 Hp 52 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2632605111	102	60.32	86.2	606
			DOL (3)		316 SS	2632606111	102	60.32	86.2	606
			Y-▲ (6)		POZO DE AGUA	2632705111	102	60.32	86.2	199.98
			Y-▲ (6)		316 SS	2632706111	102	60.32	86.2	199.98
75 Hp 55 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2636135111	109	63.43	86.7	657
			DOL (3)		316 SS	2636136111	109	63.43	86.7	657
			Y-▲ (6)		POZO DE AGUA	2637135111	109	63.43	86.7	216.81
			Y-▲ (6)		316 SS	2637136111	109	63.43	86.7	216.81
80 hp 60 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2632615111	116	69.20	86.7	734
			DOL (3)		316 SS	2632616111	116	69.20	86.7	734
			Y-▲ (6)		POZO DE AGUA	2632715111	116	69.20	86.7	242.22
			Y-▲ (6)		316 SS	2632716111	116	69.20	86.7	242.22
90 Hp 67 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2632625111	131	77.10	86.9	803
			DOL (3)		316 SS	2632626111	131	77.10	86.9	803
			Y-▲ (6)		POZO DE AGUA	2632725111	131	77.10	86.9	264.99
			Y-▲ (6)		316 SS	2632726111	131	77.10	86.9	264.99
100 Hp 75 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2636145111	145	85.81	87.4	947
			DOL (3)		316 SS	2636146111	145	85.81	87.4	947
			Y-▲ (6)		POZO DE AGUA	2637145111	145	85.81	87.4	312.51
			Y-▲ (6)		316 SS	2637146111	145	85.81	87.4	312.51
111 Hp 82.5 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2632635111	158	94.07	87.7	1090
			DOL (3)		316 SS	2632636111	158	94.07	87.7	1090
			Y-▲ (6)		POZO DE AGUA	2632735111	158	94.07	87.7	359.7
			Y-▲ (6)		316 SS	2632736111	158	94.07	87.7	359.7
125 Hp 93 kW	460	3P	DOL (3)	NEMA 8	POZO DE AGUA	2636155111	180	105.32	88.3	1256
			DOL (3)		316 SS	2636156111	180	105.32	88.3	1256
			Y-▲ (6)		POZO DE AGUA	2637155111	180	105.32	88.3	414.48
			Y-▲ (6)		316 SS	2637156111	180	105.32	88.3	414.48

Ver dimensiones Motores de 8"

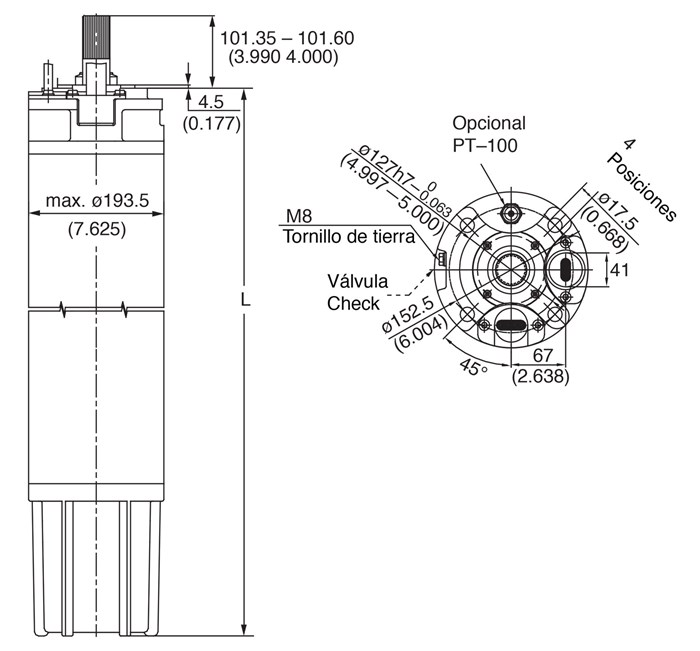

Dimensiones Motor sumergible Rebobinable 8"

HP	L (PULGADAS)	PESO (LIBRAS)
40	44.88	308.6
50	44.88	308.6
60	48.43	343.9
70	52.76	394.6
75	52.76	394.6
80	57.87	436.5
90	57.87	436.5
100	61.42	474
110	61.42	544.5
125	68.5	544.5

Estándar

30, 37, 45, 52, ... 93 Kw.
220 V - 230 V / 60 Hz
380 V - 415 V / 60 Hz
525 V / 60 Hz
Capacidad de carga axial: 45.000 N
Sistema Sand Fighter™
Dispositivo para el cambio de la solución de llenado
El sensor de temperatura PT-100 puede ser equipado ulteriormente

Opciones

Acero fino AISI 316
Arranque YΔ (posición del cable, 90°)
Tensiones especiales
Sensor de la temperatura PT-100, integrado

Características técnicas

Brida: NEMA de 8"
Tipo de protección: IP 68
Aislamiento: Clase Y
Temp. ambiental: 30°C con una velocidad del líquido refrigerante de por lo menos 20 cm/s (30 Kw.- 56 Kw.)
Temperatura ambiental:
30°C con una velocidad del líquido refrigerante de por lo menos 50 cm/s (60 Kw.- 93 Kw.)
Temperatura ambiental máx. sin flujo del líquido refrigerante: 25°C (30 Kw.); 10°C (60 Kw. - 75 Kw.); 20°C (83 Kw. - 93 Kw.)
Arranques por hora: 20
Posición de montaje: vertical/horizontal
Tolerancia de tensión: +6% / -10% U_N
Interruptor protector del motor: Selección activador térmico según EN60947-4-1. Activación < 10s con 5 x I_N
Cable estándar del motor: 3 x 16 mm²; 8 m
